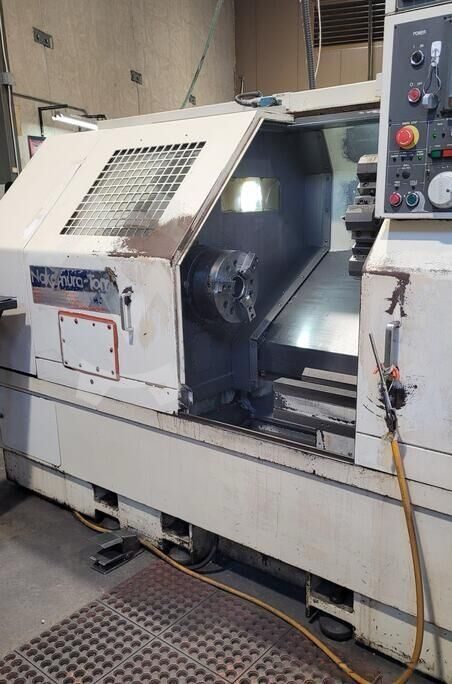

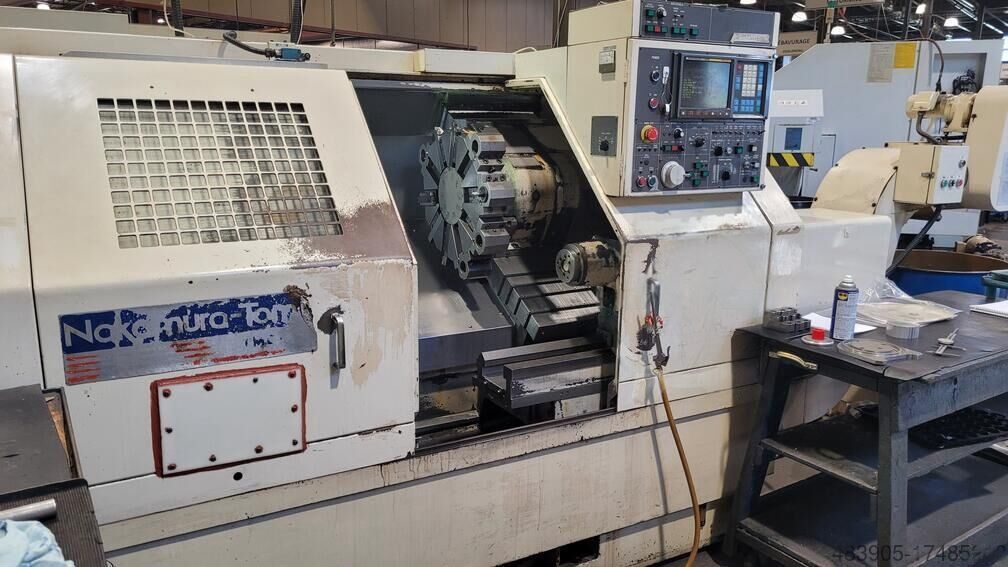

دستگاه تراش سی ان سی Nakamura-Tome TMC-30
Nakamura TMC 30 CNC Lathe (Year 1998):
* Maximum Turning Diameter: 330 mm
* Maximum Turning Length: 550 mm
* Controller: Fanuc OT
* Swing Over Bed: 500 mm
* Maximum Spindle Speed: 3,500 rpm
* Standard Chuck Size: 250 mm
* Number of Tool Stations: 10
* Guideways Type: Box
* Spindle Nose: A2-8
* Power: 15 hp
* Dimensions: 121″ x 60″ x 67″
* Machine Weight: 4,300 kg
ماشین تراش CNC Nakamura TMC-30 (سال ساخت ۱۹۹۸) یک دستگاه پیشرفته و چندمنظوره است که به‌طور خاص برای انجام عملیات تراشکاری پیچیده و همزمان روی قطعات طراحی شده است. یکی از ویژگی‌های منحصر به فرد این دستگاه، عدم وجود مرغک (Tailstock) و در عوض مجهز بودن به ساب اسپیندل (Sub-Spindle) است. این قابلیت امکان انجام عملیات تراشکاری همزمان روی دو طرف قطعه کار را فراهم می‌کند، که این امر باعث افزایش بهره‌وری و کاهش زمان تولید می‌شود. در ادامه به بررسی دقیق‌تر مشخصات فنی و قابلیت‌های این دستگاه می‌پردازیم:
مشخصات کلی دستگاه:
- مدل دستگاه: Nakamura TMC-30 CNC Lathe
- سال ساخت: ۱۹۹۸
- نوع دستگاه: تراش CNC با ساب اسپیندل
- کاربرد اصلی: انجام عملیات تراشکاری همزمان روی دو طرف قطعه کار
مشخصات فنی اصلی:
- حداکثر قطر تراشکاری (Maximum Turning Diameter):
- ۳۳۰ میلی‌متر (۳۳ سانتی‌متر)
- این دستگاه قادر به تراش قطعات با قطر حداکثر ۳۳۰ میلی‌متر است.
- حداکثر طول تراشکاری (Maximum Turning Length):
- ۵۵۰ میلی‌متر (۵۵ سانتی‌متر)
- طول قطعه کار قابل تراش در این دستگاه حداکثر ۵۵۰ میلی‌متر است.
- سیستم کنترل (Controller):
- Fanuc OT
- این دستگاه مجهز به سیستم کنترل Fanuc OT است که امکان برنامه‌ریزی دقیق و انجام عملیات پیچیده را فراهم می‌کند.
- سویینگ روی بستر (Swing Over Bed):
- ۵۰۰ میلی‌متر (۵۰ سانتی‌متر)
- این مقدار نشان‌دهنده فضای آزاد بالای بستر دستگاه برای قرارگیری قطعه کار است.
- حداکثر سرعت اسپیندل (Maximum Spindle Speed):
- ۳۵۰۰ دور بر دقیقه (RPM)
- سرعت بالای اسپیندل امکان انجام عملیات با سرعت و دقت بالا را فراهم می‌کند.
- سایز چاک استاندارد (Standard Chuck Size):
- ۲۵۰ میلی‌متر (۲۵ سانتی‌متر)
- چاک دستگاه قطر ۲۵۰ میلی‌متر دارد که برای نگهداری قطعات با اندازه‌های مختلف مناسب است.
- تعداد ایستگاه‌های ابزار (Number of Tool Stations):
- ۱۰ ایستگاه
- این دستگاه دارای ۱۰ ایستگاه ابزار است که امکان انجام چندین عملیات به صورت همزمان را فراهم می‌کند.
- نوع راهنماها (Guideways Type):
- جعبه‌ای (Box)
- راهنماهای جعبه‌ای باعث افزایش دقت و پایداری دستگاه در حین عملیات ماشین‌کاری می‌شوند.
- نوع بینی اسپیندل (Spindle Nose):
- A2-8
- این استاندارد برای اتصال چاک و دیگر ابزارها به اسپیندل استفاده می‌شود.
- قدرت موتور (Power):
- ۱۱٫۲ کیلووات (kW)
- قدرت موتور اسپیندل این دستگاه ۱۱٫۲ کیلووات است که برای برش و تراش قطعات سخت مناسب است.
- ابعاد دستگاه (Dimensions):
- طول: ۳۰۷۳ میلی‌متر (۳٫۰۷ متر)
- عرض: ۱۵۲۴ میلی‌متر (۱٫۵۲ متر)
- ارتفاع: ۱۷۰۲ میلی‌متر (۱٫۷ متر)
- این دستگاه فضای نسبتاً بزرگی را در کارگاه اشغال می‌کند.
- وزن دستگاه (Machine Weight):
- ۴۳۰۰ کیلوگرم (۴٫۳ تن)
- وزن بالای دستگاه نشان‌دهنده ساختار مستحکم و قابلیت انجام عملیات سنگین است.
ویژگی‌های تخصصی و قابلیت‌ها:

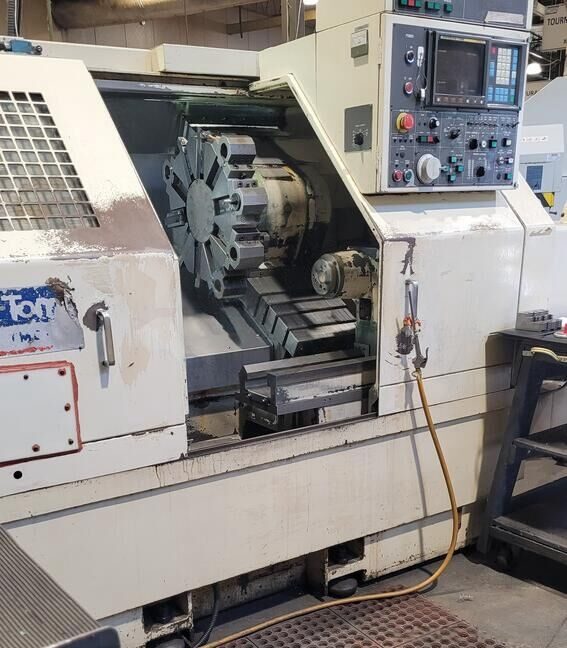

- ساب اسپیندل (Sub-Spindle):
- این دستگاه به جای مرغک (Tailstock) از یک ساب اسپیندل مجهز به سه نظام (چاک) در سمت مقابل اسپیندل اصلی استفاده می‌کند.
- این قابلیت امکان انجام عملیات تراشکاری همزمان روی دو طرف قطعه کار را فراهم می‌کند.
- به عنوان مثال، می‌توان یک طرف قطعه را در اسپیندل اصلی تراشید و همزمان طرف دیگر آن را در ساب اسپیندل پردازش کرد.
- این ویژگی باعث کاهش زمان تولید و افزایش بهره‌وری می‌شود.
- ۱۰ ایستگاه ابزار:
- وجود ۱۰ ایستگاه ابزار امکان انجام چندین عملیات به صورت همزمان را فراهم می‌کند.
- این قابلیت برای انجام عملیات پیچیده مانند برش، تراش، سوراخ‌کاری، و رزوه‌زنی بسیار مفید است.
- راهنماهای جعبه‌ای:
- راهنماهای جعبه‌ای باعث افزایش دقت و کاهش ارتعاشات در حین عملیات ماشین‌کاری می‌شوند.
- این ویژگی برای انجام عملیات با دقت بالا بسیار مهم است.
- سیستم کنترل Fanuc OT:
- این سیستم کنترل امکان برنامه‌ریزی دقیق و انجام عملیات پیچیده را فراهم می‌کند.
- رابط کاربری ساده و قابلیت‌های پیشرفته این سیستم کنترل، آن را به گزینه‌ای ایده‌آل برای صنایع مختلف تبدیل کرده است.
کاربردهای دستگاه:
- تولید قطعات صنعتی با دقت بالا
- تراشکاری همزمان دو طرف قطعات فلزی (فولاد، آلومینیوم، آلیاژهای سخت و …)
- تولید انبوه قطعات استوانه‌ای و پیچیده
- استفاده در صنایع خودروسازی، هوافضا، و ابزار دقیق
مزایای کلیدی دستگاه:
- افزایش بهره‌وری: با استفاده از ساب اسپیندل و امکان انجام عملیات همزمان روی دو طرف قطعه، زمان تولید به طور قابل توجهی کاهش می‌یابد.
- دقت بالا: راهنماهای جعبه‌ای و سیستم کنترل پیشرفته Fanuc OT دقت عملیات را تضمین می‌کنند.
- انعطاف‌پذیری: ۱۰ ایستگاه ابزار و قابلیت‌های ساب اسپیندل، این دستگاه را برای انجام طیف گسترده‌ای از عملیات مناسب می‌سازند.
- ساختار مستحکم: وزن بالا و طراحی مقاوم دستگاه، آن را برای انجام عملیات سنگین و طولانی‌مدت ایده‌آل می‌کند.
این دستگاه با توجه به قابلیت‌های منحصر به فرد خود، به‌ویژه ساب اسپیندل و امکان انجام عملیات همزمان، گزینه‌ای ایده‌آل برای صنایعی است که نیاز به تولید سریع و دقیق قطعات پیچیده دارند.
هشدار مهم:
دستگاه‌های CNC ارائه شده توسط شرکت ما، به صورت وارداتی مستقیم و تنها از طریق قرارداد رسمی با شرکت به فروش می‌رسند. این دستگاه‌ها بدون هیچ گونه واسطه یا دلال و به صورت کاملاً اختصاصی از طریق شرکت ما عرضه می‌شوند. لطفاً توجه داشته باشید که هرگونه فروش این دستگاه‌ها از طریق افراد دیگر، سایت‌های غیررسمی یا روش‌های غیرمجاز، فاقد اعتبار بوده و شرکت ما هیچ گونه مسئولیتی در قبال این گونه معاملات نخواهد داشت.
