Nakamura-Tome TW-20 تراش CNC

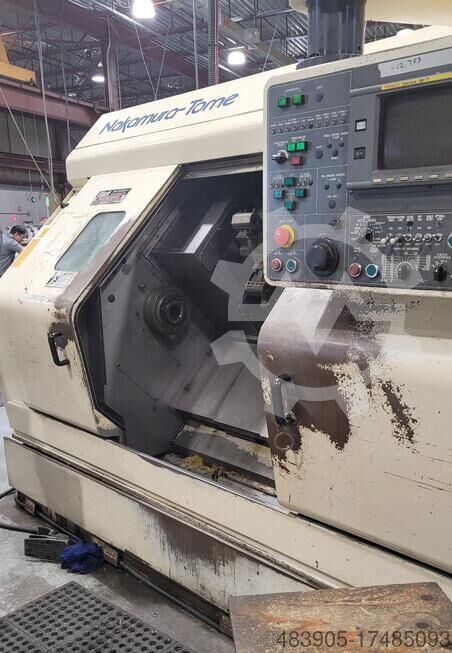

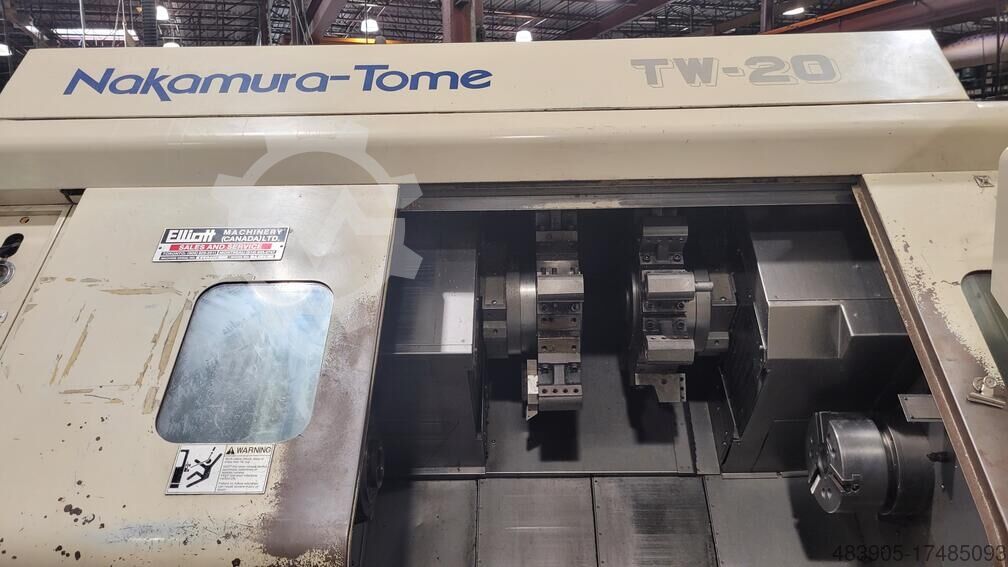

Nakamura TW-20 CNC Lathe (Year 1999)
Maximum Turning Diameter: 10.63 inches (270 mm)
Maximum Turning Length: 20.47 inches (520 mm)
Swing Over Bed: 16.5 inches (420 mm)
Chuck Size: 8 inches
Bar Capacity: 2.5 inches (left) / 2 inches (right)
Spindle Speed (Left/Right): 4500/5000 RPM
Spindle Power: 20 HP
Spindle Bore Diameter (Left/Right): 3.0 inches / 2.4 inches
Spindle Nose: A2-6
Number of Turrets: 2 (with 12 stations each)
Rapid Traverse Rate (X/Y): 472/945 IPM
X-Axis Travel: 7.68 inches
Z-Axis Travel: 10.43 inches (upper) / 30.71 inches (lower)
Machine Dimensions: 143″ x 71″ x 78″
Machine Weight: 14,388 lbs (6525 kg)
ماشین تراش CNC Nakamura TW-20 (سال ساخت ۱۹۹۹) یکی از دستگاه‌های پیشرفته و قدرتمند در حوزه ماشین‌کاری است که برای انجام عملیات تراشکاری دقیق و پیچیده طراحی شده است. در ادامه به بررسی مشخصات فنی و تخصصی این دستگاه به زبان فارسی و با استفاده از واحدهای استاندارد متریک (میلی‌متر، سانتی‌متر، کیلوگرم و …) می‌پردازیم:
مشخصات کلی دستگاه Nakamura-Tome TW-20 تراش CNC:
- مدل دستگاه: Nakamura TW-20 CNC Lathe
- سال ساخت: ۱۹۹۹
- نوع دستگاه: تراش CNC با دو تورنت (دو محور اصلی)
- کاربرد اصلی: انجام عملیات تراشکاری، برش‌کاری، و ماشین‌کاری قطعات با دقت بالا
مشخصات فنی اصلی Nakamura-Tome TW-20 تراش CNC:
- حداکثر قطر تراشکاری (Maximum Turning Diameter):
- ۲۷۰ میلی‌متر (۲ ۷ سانتی‌متر)
- این دستگاه قادر به تراش قطعات با قطر حداکثر ۲۷۰ میلی‌متر است.
- حداکثر طول تراشکاری (Maximum Turning Length):
- ۵۲۰ میلی‌متر (۵۲ سانتی‌متر)
- طول قطعه کار قابل تراش در این دستگاه حداکثر ۵۲۰ میلی‌متر است.
- سویینگ روی بستر (Swing Over Bed):
- ۴۲۰ میلی‌متر (۴۲ سانتی‌متر)
- این مقدار نشان‌دهنده فضای آزاد بالای بستر دستگاه برای قرارگیری قطعه کار است.
- سایز چاک (Chuck Size):
- ۲۰۳ میلی‌متر (۲۰٫۳ سانتی‌متر)
- چاک دستگاه قطر ۲۰۳ میلی‌متر دارد که برای نگهداری قطعات با اندازه‌های مختلف مناسب است.
- ظرفیت میله‌کاری (Bar Capacity):
- سمت چپ: ۶۳٫۵ میلی‌متر (۶٫۳۵ سانتی‌متر)
- سمت راست: ۵۰٫۸ میلی‌متر (۵٫۰۸ سانتی‌متر)
- این دستگاه قادر به پردازش میله‌هایی با قطر حداکثر ۶۳٫۵ میلی‌متر از سمت چپ و ۵۰٫۸ میلی‌متر از سمت راست است.
- سرعت اسپیندل (Spindle Speed):
- سمت چپ: ۴۵۰۰ دور بر دقیقه (RPM)
- سمت راست: ۵۰۰۰ دور بر دقیقه (RPM)
- سرعت بالای اسپیندل امکان انجام عملیات با سرعت و دقت بالا را فراهم می‌کند.
- قدرت اسپیندل (Spindle Power):
- ۱۵ کیلووات (kW)
- قدرت موتور اسپیندل این دستگاه ۱۵ کیلووات است که برای برش و تراش قطعات سخت مناسب است.
- قطر سوراخ اسپیندل (Spindle Bore Diameter):
- سمت چپ: ۷۶٫۲ میلی‌متر (۷٫۶۲ سانتی‌متر)
- سمت راست: ۶۰٫۹۶ میلی‌متر (۶٫۰۹۶ سانتی‌متر)
- این اندازه‌ها نشان‌دهنده قطر سوراخ اسپیندل برای عبور میله‌ها یا قطعات است.
- نوع بینی اسپیندل (Spindle Nose):
- A2-6
- این استاندارد برای اتصال چاک و دیگر ابزارها به اسپیندل استفاده می‌شود.

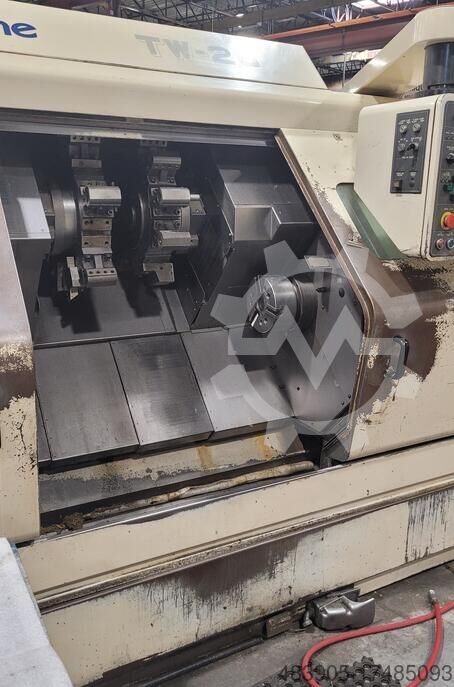

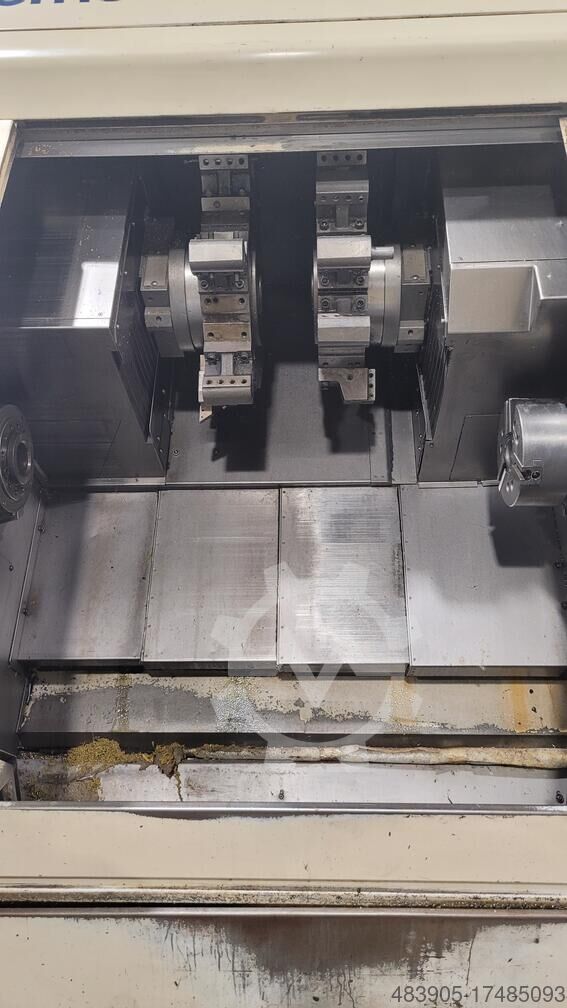

- تعداد تورنت‌ها (Number of Turrets):
- ۲ تورنت
- هر تورنت دارای ۱۲ ایستگاه ابزار است که امکان انجام چندین عملیات به صورت همزمان را فراهم می‌کند.
- سرعت حرکت سریع (Rapid Traverse Rate):
- محور X: ۱۲ متر بر دقیقه (m/min)
- محور Y: ۲۴ متر بر دقیقه (m/min)
- این سرعت‌ها باعث کاهش زمان غیرمولد و افزایش بهره‌وری دستگاه می‌شوند.
- محدوده حرکت محورها (Axis Travel):
- محور X: ۱۹۵ میلی‌متر (۱۹٫۵ سانتی‌متر)
- محور Z (بالایی): ۲۶۵ میلی‌متر (۲۶٫۵ سانتی‌متر)
- محور Z (پایینی): ۷۸۰ میلی‌متر (۷۸ سانتی‌متر)
- این محدوده‌ها نشان‌دهنده حداکثر حرکت ابزار در جهت‌های مختلف است.
- ابعاد دستگاه (Machine Dimensions):
- طول: ۳۶۳۲ میلی‌متر (۳٫۶۳ متر)
- عرض: ۱۸۰۳ میلی‌متر (۱٫۸ متر)
- ارتفاع: ۱۹۸۱ میلی‌متر (۱٫۹۸ متر)
- این دستگاه فضای نسبتاً بزرگی را در کارگاه اشغال می‌کند.
- وزن دستگاه (Machine Weight):
- ۶۵۲۵ کیلوگرم (۶٫۵۲۵ تن)
- وزن بالای دستگاه نشان‌دهنده ساختار مستحکم و قابلیت انجام عملیات سنگین است.
ویژگی‌های تخصصی و قابلیت‌ها:

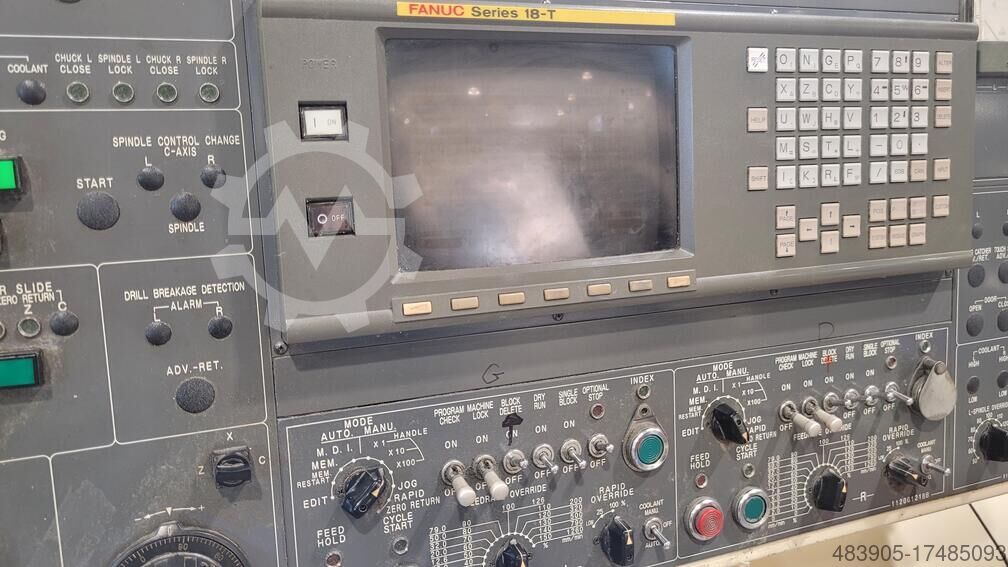

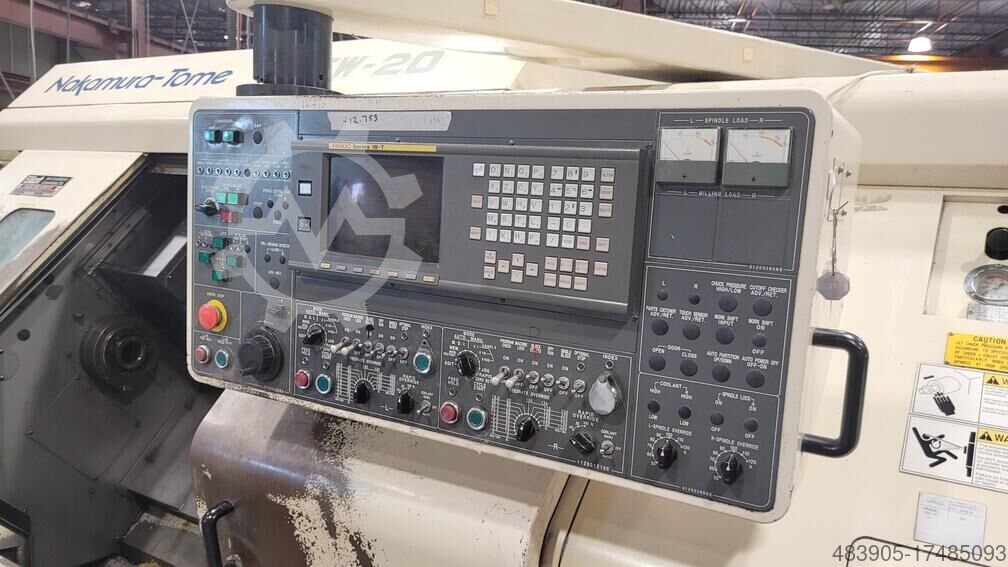

- سیستم کنترل CNC: این دستگاه مجهز به سیستم کنترل عددی کامپیوتری (CNC) است که امکان برنامه‌ریزی دقیق و انجام عملیات پیچیده را فراهم می‌کند.
- دو تورنت با ۱۲ ایستگاه: وجود دو تورنت با ۱۲ ایستگاه ابزار، امکان انجام چندین عملیات به صورت همزمان را فراهم می‌کند که این امر باعث افزایش سرعت و دقت ماشین‌کاری می‌شود.
- سرعت بالا و قدرت مناسب: سرعت اسپیندل و قدرت موتور این دستگاه، آن را برای تراشکاری قطعات سخت و پیچیده ایده‌آل می‌کند.
- قابلیت میله‌کاری: با توجه به ظرفیت میله‌کاری، این دستگاه برای تولید انبوه قطعات استوانه‌ای مناسب است.
- ساختار مستحکم: وزن بالا و ابعاد بزرگ دستگاه نشان‌دهنده ساختار مستحکم و مقاوم آن در برابر ارتعاشات و بارهای سنگین است.
کاربردهای دستگاه Nakamura-Tome TW-20 تراش CNC:
- تولید قطعات صنعتی با دقت بالا
- تراشکاری قطعات فلزی (فولاد، آلومینیوم، آلیاژهای سخت و …)
- تولید انبوه قطعات استوانه‌ای و پیچیده
- استفاده در صنایع خودروسازی، هوافضا، و ابزار دقیق
این دستگاه با توجه به مشخصات فنی و قابلیت‌های بالا، گزینه‌ای ایده‌آل برای صنایعی است که نیاز به دقت و سرعت بالا در تولید قطعات دارند.
