دستگاه تراش سی ان سی Nakamura-Tome TMC-30
-
کد آگهی
4068
توضیحات

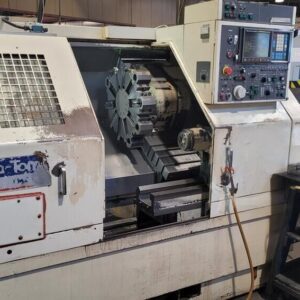

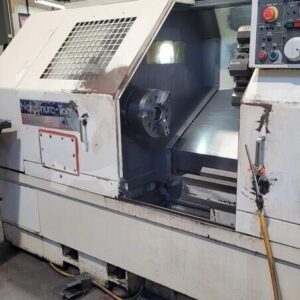

دستگاه تراش سی ان سی Nakamura-Tome TMC-30
Nakamura TMC 30 CNC Lathe (Year 1998):
* Maximum Turning Diameter: 330 mm
* Maximum Turning Length: 550 mm
* Controller: Fanuc OT
* Swing Over Bed: 500 mm
* Maximum Spindle Speed: 3,500 rpm
* Standard Chuck Size: 250 mm
* Number of Tool Stations: 10
* Guideways Type: Box
* Spindle Nose: A2-8
* Power: 15 hp
* Dimensions: 121″ x 60″ x 67″
* Machine Weight: 4,300 kg
ماشین تراش CNC Nakamura TMC-30 (سال ساخت ۱۹۹۸) یک دستگاه پیشرفته و چندمنظوره است که به‌طور خاص برای انجام عملیات تراشکاری پیچیده و همزمان روی قطعات طراحی شده است. یکی از ویژگی‌های منحصر به فرد این دستگاه، عدم وجود مرغک (Tailstock) و در عوض مجهز بودن به ساب اسپیندل (Sub-Spindle) است. این قابلیت امکان انجام عملیات تراشکاری همزمان روی دو طرف قطعه کار را فراهم می‌کند، که این امر باعث افزایش بهره‌وری و کاهش زمان تولید می‌شود. در ادامه به بررسی دقیق‌تر مشخصات فنی و قابلیت‌های این دستگاه می‌پردازیم:
مشخصات کلی دستگاه:
- مدل دستگاه: Nakamura TMC-30 CNC Lathe
- سال ساخت: ۱۹۹۸
- نوع دستگاه: تراش CNC با ساب اسپیندل
- کاربرد اصلی: انجام عملیات تراشکاری همزمان روی دو طرف قطعه کار
مشخصات فنی اصلی:
- حداکثر قطر تراشکاری (Maximum Turning Diameter):
- ۳۳۰ میلی‌متر (۳۳ سانتی‌متر)
- این دستگاه قادر به تراش قطعات با قطر حداکثر ۳۳۰ میلی‌متر است.
- حداکثر طول تراشکاری (Maximum Turning Length):
- ۵۵۰ میلی‌متر (۵۵ سانتی‌متر)
- طول قطعه کار قابل تراش در این دستگاه حداکثر ۵۵۰ میلی‌متر است.
- سیستم کنترل (Controller):
- Fanuc OT
- این دستگاه مجهز به سیستم کنترل Fanuc OT است که امکان برنامه‌ریزی دقیق و انجام عملیات پیچیده را فراهم می‌کند.
- سویینگ روی بستر (Swing Over Bed):
- ۵۰۰ میلی‌متر (۵۰ سانتی‌متر)
- این مقدار نشان‌دهنده فضای آزاد بالای بستر دستگاه برای قرارگیری قطعه کار است.
- حداکثر سرعت اسپیندل (Maximum Spindle Speed):
- ۳۵۰۰ دور بر دقیقه (RPM)
- سرعت بالای اسپیندل امکان انجام عملیات با سرعت و دقت بالا را فراهم می‌کند.
- سایز چاک استاندارد (Standard Chuck Size):
- ۲۵۰ میلی‌متر (۲۵ سانتی‌متر)
- چاک دستگاه قطر ۲۵۰ میلی‌متر دارد که برای نگهداری قطعات با اندازه‌های مختلف مناسب است.
- تعداد ایستگاه‌های ابزار (Number of Tool Stations):
- ۱۰ ایستگاه
- این دستگاه دارای ۱۰ ایستگاه ابزار است که امکان انجام چندین عملیات به صورت همزمان را فراهم می‌کند.
- نوع راهنماها (Guideways Type):
- جعبه‌ای (Box)
- راهنماهای جعبه‌ای باعث افزایش دقت و پایداری دستگاه در حین عملیات ماشین‌کاری می‌شوند.
- نوع بینی اسپیندل (Spindle Nose):
- A2-8
- این استاندارد برای اتصال چاک و دیگر ابزارها به اسپیندل استفاده می‌شود.
- قدرت موتور (Power):
- ۱۱٫۲ کیلووات (kW)
- قدرت موتور اسپیندل این دستگاه ۱۱٫۲ کیلووات است که برای برش و تراش قطعات سخت مناسب است.
- ابعاد دستگاه (Dimensions):
- طول: ۳۰۷۳ میلی‌متر (۳٫۰۷ متر)
- عرض: ۱۵۲۴ میلی‌متر (۱٫۵۲ متر)
- ارتفاع: ۱۷۰۲ میلی‌متر (۱٫۷ متر)
- این دستگاه فضای نسبتاً بزرگی را در کارگاه اشغال می‌کند.
- وزن دستگاه (Machine Weight):
- ۴۳۰۰ کیلوگرم (۴٫۳ تن)
- وزن بالای دستگاه نشان‌دهنده ساختار مستحکم و قابلیت انجام عملیات سنگین است.
ویژگی‌های تخصصی و قابلیت‌ها:

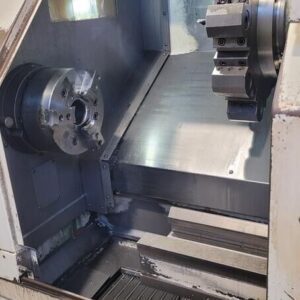

- ساب اسپیندل (Sub-Spindle):
- این دستگاه به جای مرغک (Tailstock) از یک ساب اسپیندل مجهز به سه نظام (چاک) در سمت مقابل اسپیندل اصلی استفاده می‌کند.
- این قابلیت امکان انجام عملیات تراشکاری همزمان روی دو طرف قطعه کار را فراهم می‌کند.
- به عنوان مثال، می‌توان یک طرف قطعه را در اسپیندل اصلی تراشید و همزمان طرف دیگر آن را در ساب اسپیندل پردازش کرد.
- این ویژگی باعث کاهش زمان تولید و افزایش بهره‌وری می‌شود.
- ۱۰ ایستگاه ابزار:
- وجود ۱۰ ایستگاه ابزار امکان انجام چندین عملیات به صورت همزمان را فراهم می‌کند.
- این قابلیت برای انجام عملیات پیچیده مانند برش، تراش، سوراخ‌کاری، و رزوه‌زنی بسیار مفید است.
- راهنماهای جعبه‌ای:
- راهنماهای جعبه‌ای باعث افزایش دقت و کاهش ارتعاشات در حین عملیات ماشین‌کاری می‌شوند.
- این ویژگی برای انجام عملیات با دقت بالا بسیار مهم است.
- سیستم کنترل Fanuc OT:
- این سیستم کنترل امکان برنامه‌ریزی دقیق و انجام عملیات پیچیده را فراهم می‌کند.
- رابط کاربری ساده و قابلیت‌های پیشرفته این سیستم کنترل، آن را به گزینه‌ای ایده‌آل برای صنایع مختلف تبدیل کرده است.
کاربردهای دستگاه:
- تولید قطعات صنعتی با دقت بالا
- تراشکاری همزمان دو طرف قطعات فلزی (فولاد، آلومینیوم، آلیاژهای سخت و …)
- تولید انبوه قطعات استوانه‌ای و پیچیده
- استفاده در صنایع خودروسازی، هوافضا، و ابزار دقیق
مزایای کلیدی دستگاه:
- افزایش بهره‌وری: با استفاده از ساب اسپیندل و امکان انجام عملیات همزمان روی دو طرف قطعه، زمان تولید به طور قابل توجهی کاهش می‌یابد.
- دقت بالا: راهنماهای جعبه‌ای و سیستم کنترل پیشرفته Fanuc OT دقت عملیات را تضمین می‌کنند.
- انعطاف‌پذیری: ۱۰ ایستگاه ابزار و قابلیت‌های ساب اسپیندل، این دستگاه را برای انجام طیف گسترده‌ای از عملیات مناسب می‌سازند.
- ساختار مستحکم: وزن بالا و طراحی مقاوم دستگاه، آن را برای انجام عملیات سنگین و طولانی‌مدت ایده‌آل می‌کند.
این دستگاه با توجه به قابلیت‌های منحصر به فرد خود، به‌ویژه ساب اسپیندل و امکان انجام عملیات همزمان، گزینه‌ای ایده‌آل برای صنایعی است که نیاز به تولید سریع و دقیق قطعات پیچیده دارند.
شرکت پیشران تراش آبین مهر (سهامی خاص)
هشدار مهم:
دستگاه‌های CNC ارائه شده توسط شرکت ما، به صورت وارداتی مستقیم و تنها از طریق قرارداد رسمی با شرکت به فروش می‌رسند. این دستگاه‌ها بدون هیچ گونه واسطه یا دلال و به صورت کاملاً اختصاصی از طریق شرکت ما عرضه می‌شوند. لطفاً توجه داشته باشید که هرگونه فروش این دستگاه‌ها از طریق افراد دیگر، سایت‌های غیررسمی یا روش‌های غیرمجاز، فاقد اعتبار بوده و شرکت ما هیچ گونه مسئولیتی در قبال این گونه معاملات نخواهد داشت.
انتخاب یک دستگاه تراش CNC باکیفیت و با قابلیت‌های خاص مانند ساب اسپیندل، می‌تواند یک مزیت رقابتی برای کارگاه‌های صنعتی ایجاد کند. دستگاه‌های استوک بازرسی‌شده و سالم، مانند نمونه‌های موجود در cncstok، امکان دستیابی به این قابلیت‌ها را با هزینه‌ای مقرون‌به‌صرفه فراهم می‌کنند. مشاوران فنی cncstok می‌توانند شما را در انتخاب بهترین گزینه متناسب با نیاز تولیدی راهنمایی کنند.
