توضیحات آگهی

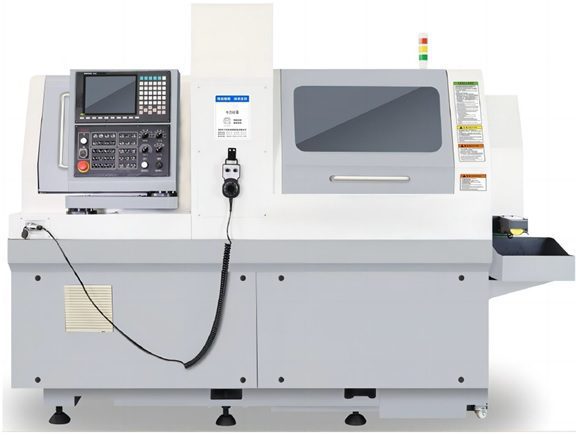

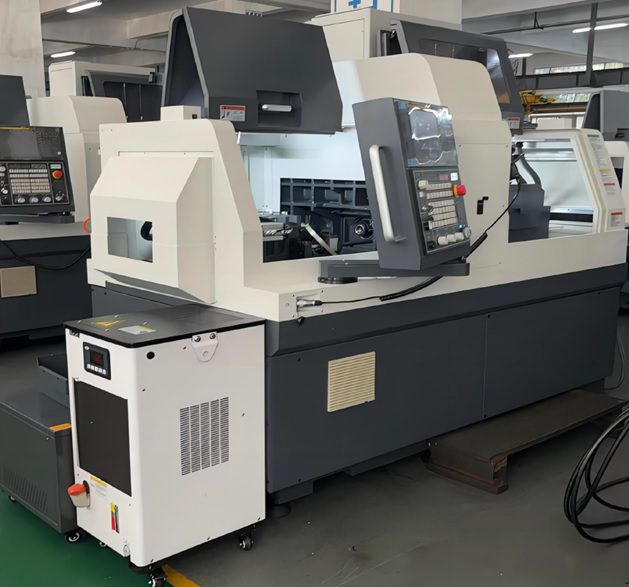

دستگاه طول تراش سی ان سی (Swiss Lathe)
سیستم تایوان SYNTEC
• تغذیه‌کننده (Feeder)
• پمپ فشار بالا

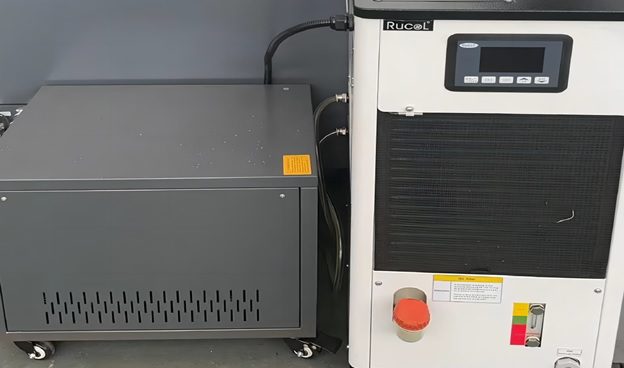

• جمع‌آورنده Mist روغن
• نوار نقاله تراشه (Chip conveyor)
مشخصات فنی
• مدل: TC203M 3 محور، یک اسپیندل
• سیستم NC: SYNTEC22TB
• قدرت تراش: 8 کیلووات
• محدوده ماشین‌کاری:
o حداکثر قطر ماشین‌کاری: φ20 mm
o حداکثر طول ماشین‌کاری (یک بار فشرده‌سازی) با بوش راهنما: 230 mm
o حداکثر طول ماشین‌کاری (یک بار فشرده‌سازی) بدون بوش راهنما: 2D

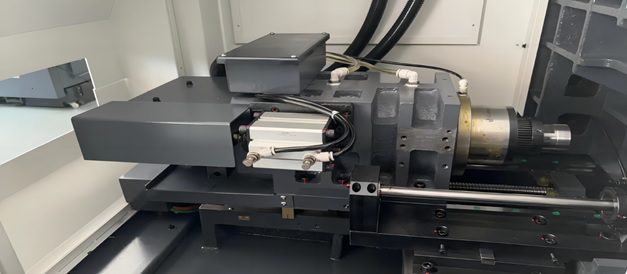

• قدرت اسپیندل اصلی: 3کیلووات
• حداکثر قطر سوراخ اصلی: φ23 mm
• سرعت چرخش اسپیندل اصلی/فرعی: 6000 rpm/–
• حداکثر قطر دنده فرعی: —
• حداکثر قطر سوراخ عبوری فرعی: —
• حداکثر تعداد ابزار نصب‌شده: 14

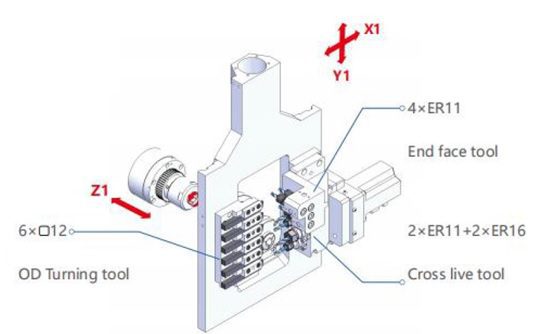

• ابزار تراش OD:
o تعداد x مدل: 6×12 mm
• کورس حرکت ابزار
o 2x ER16 – 2x ER11 mm
• قطر سوراخ‌کاری: φ10 mm
• قطر حفره برای پیچ‌زنی/رشته‌زنی: M6
• سرعت چرخش ابزار زنده: 5500 rpm
• قدرت ابزار زنده: 1 کیلووات
• ابزارهای انتهایی – وجه (اسپیندل اصلی):
o ثابت
o تعداد x مدل: 4x ER11 mm
• قطر سوراخ‌کاری: φ7 mm
• قطر حفره برای پیچ‌زنی/رشته‌زنی: M6
• سرعت تغذیه سریع: 18 m/min (X) / 24 m/min (ZM)
• قدرت موتور تغذیه: 0.85 کیلووات
• ظرفیت قدرت: 7.5 KVA
• فشار هوای دستگاه: 0.6 Mpa
• وزن: 1600کیلوگرم
• ابعاد: 1950×1070×1650 mm
توجه: تولیدکننده حق تغییر و بهبود مشخصات را برای خود محفوظ می‌دارد.
برندهای لوازم جانبی اصلی
1. بوش‌ها: ساختار بوش راهنمای همزمان، بلبرینگ‌های استفاده شده از نوع NSK ژاپن با دقت بالای P4
2. فریم بدنه: چدن پخته با استحکام بالا (HT300)، دو مرتبه پیرسازی، ماشین‌کاری دقیق به منظور اطمینان از دقت بالای ماشین.
3. راهنما: برندهای SKF سوئد / Taiwan Shanghai Banking Corporation / PMI تایوان / THK ژاپن.
4. پیچ‌های گردان: PMI تایوان / بانک چین تایوان.
5. بلبرینگ پیچ: NSK ژاپن / FAG آلمان.
6. سیستم کنترل: نسل جدید تایوان.
7. موتور سرو محور: موتور سرو نسل جدید تایوان.
8. موتور اسپیندل: اسپیندل الکتریکی با خنک‌کننده روغنی.
9. کنترلر اسپیندل: درایور نسل جدید تایوان.
10. کنتاکتورها و سوئیچ‌های الکتریکی: Schneider فرانسه.
11. رله: Izumi ژاپن.
12. سیستم پنوماتیک: Yadek
