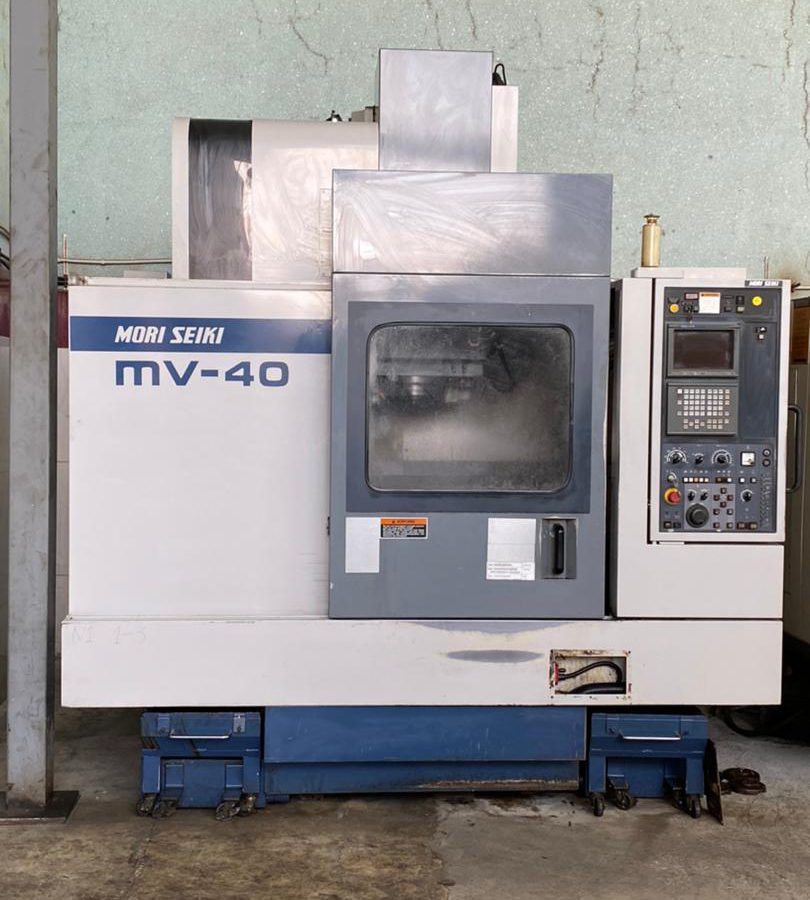

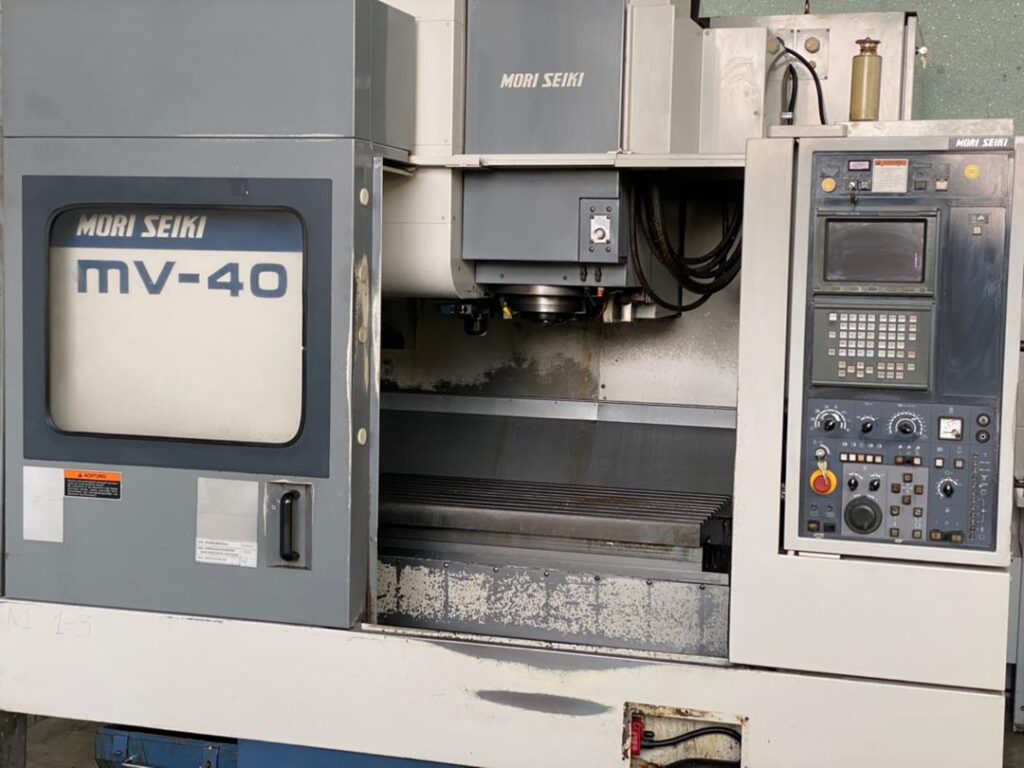

فرز Mori Seiki MV-40 CNC یک دستگاه فرز CNC (Computer Numerical Control) با دقت بالا و قابلیت‌های گسترده است که توسط شرکت ژاپنی Mori Seiki، یکی از پیشروان صنعت ماشین‌آلات CNC، طراحی و تولید شده است. این دستگاه به‌طور خاص برای کاربردهای صنعتی که نیاز به دقت بالا، سرعت و قابلیت اطمینان دارند، مناسب است. در ادامه به بررسی جزئیات فنی، قابلیت‌ها و کاربردهای این دستگاه پرداخته می‌شود.

جزئیات فنی

1. محورهای حرکتی (Axis Travel):
   • محور X: 800 میلی‌متر
   • محور Y: 410 میلی‌متر
   • محور Z: 510 میلی‌متر
     این محدوده حرکتی، امکان ماشین‌کاری قطعات با ابعاد متوسط تا بزرگ را فراهم می‌کند.
2. میز کار (Table Specifications):
   • طول میز: 1099.8 میلی‌متر
   • عرض میز: 450 میلی‌متر
   • حداکثر وزن قطعه: 700 کیلوگرم
     میز کار این دستگاه برای نگهداری قطعات سنگین و بزرگ طراحی شده است.
3. سیستم ابزارگیری (Tooling Capacity):
   • تعداد جیب‌های ابزار: 20
   • نوع مخروط اسپیندل: CAT 40
     این سیستم امکان استفاده از ابزارهای متنوع را فراهم کرده و تغییر ابزار به‌صورت خودکار انجام می‌شود.
4. اسپیندل (Spindle):
   • حداکثر سرعت اسپیندل: 8000 دور بر دقیقه (RPM)
   • قدرت موتور اسپیندل: 7.5 کیلووات
     اسپیندل پرسرعت و قدرتمند این دستگاه امکان ماشین‌کاری مواد سخت و نرم را با دقت بالا فراهم می‌کند.

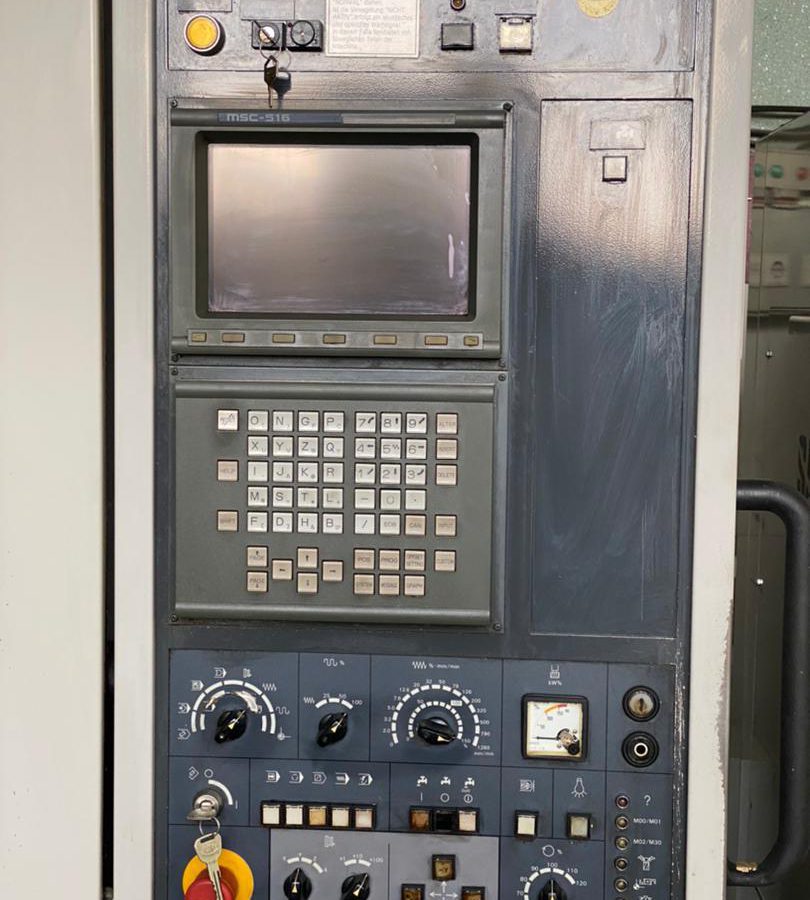

5. سیستم کنترل (CNC Control):
   • نوع کنترلر: FANUC
     کنترلر FANUC به‌عنوان یکی از پیشرفته‌ترین سیستم‌های کنترل CNC شناخته می‌شود و قابلیت‌هایی مانند برنامه‌نویسی آسان، دقت بالا و قابلیت اطمینان را ارائه می‌دهد.
6. ابعاد و وزن دستگاه:
   • طول: 2200 میلی‌متر
   • عرض: 2250 میلی‌متر
   • ارتفاع: 2692.4 میلی‌متر
   • وزن دستگاه: 6102.5 کیلوگرم
     ساختار مستحکم و وزن بالای دستگاه، پایداری و کاهش لرزش در حین عملیات ماشین‌کاری را تضمین می‌کند.

کاربردهای اصلی

Mori Seiki MV-40 در صنایع مختلفی که نیاز به ماشین‌کاری دقیق و کارآمد دارند، استفاده می‌شود. برخی از کاربردهای اصلی این دستگاه عبارتند از:

1. صنایع هوافضا:
   • ماشین‌کاری قطعات پیچیده و با دقت بالا مانند قطعات موتور، بدنه هواپیما و اجزای سیستم‌های ناوبری.
2. صنایع خودروسازی:
   • تولید قطعات موتور، گیربکس، شاسی و سایر اجزای خودرو با دقت و سرعت بالا.
3. صنایع عمومی مهندسی:
   • ساخت قالب‌ها، قطعات صنعتی و تجهیزات مکانیکی.
4. تولید قطعات پزشکی:
   • ماشین‌کاری قطعات با دقت میکرونی برای تجهیزات پزشکی و دندان‌پزشکی.

مزایای فرز Mori Seiki MV-40 CNC

1. دقت و تکرارپذیری بالا:
   • استفاده از سیستم کنترل FANUC و ساختار مستحکم دستگاه، دقت و تکرارپذیری بالایی را در عملیات ماشین‌کاری تضمین می‌کند.
2. قابلیت‌های ماشین‌کاری متنوع:
   • با توجه به محدوده حرکتی محورها و تعداد جیب‌های ابزار، این دستگاه قادر به انجام عملیات‌های مختلفی مانند فرزکاری، دریلینگ و برش‌کاری است.
3. سرعت و کارایی بالا:
   • اسپیندل با سرعت 8000 دور بر دقیقه و موتور 7.5 کیلوواتی، امکان کاهش زمان چرخه تولید و افزایش بهره‌وری را فراهم می‌کند.
4. ساختار مستحکم و پایدار:
   • وزن بالای دستگاه و طراحی مقاوم آن، پایداری و کاهش لرزش در حین عملیات را تضمین می‌کند.
5. تغییر ابزار خودکار:
   • سیستم تغییر ابزار خودکار (ATC) با 20 جیب ابزار، زمان توقف دستگاه را به حداقل می‌رساند و بهره‌وری را افزایش می‌دهد.

معایب و محدودیت‌ها

1. عدم وجود محور چرخشی (4th Axis):
   • این دستگاه فاقد میز چرخشی (Rotary Table) است که می‌تواند در برخی کاربردهای پیچیده محدودیت ایجاد کند.
2. ابعاد بزرگ و وزن بالا:
   • ابعاد و وزن بالای دستگاه، نیاز به فضای کاری بزرگ و امکانات نصب ویژه دارد.
3. تعداد محدود جیب‌های ابزار:
   • با وجود 20 جیب ابزار، در برخی کاربردهای بسیار پیچیده ممکن است نیاز به ابزارهای بیشتری باشد.

جمع‌بندی

Mori Seiki MV-40 یک دستگاه فرز CNC قدرتمند و دقیق است که برای کاربردهای صنعتی با نیازهای بالا طراحی شده است. با توجه به قابلیت‌های گسترده، دقت بالا و ساختار مستحکم، این دستگاه گزینه‌ای ایده‌آل برای صنایعی مانند هوافضا، خودروسازی و مهندسی عمومی است. اگرچه برخی محدودیت‌ها مانند عدم وجود محور چرخشی و تعداد محدود جیب‌های ابزار وجود دارد، اما این دستگاه همچنان یکی از بهترین گزینه‌ها برای تولید قطعات با کیفیت و دقت بالا محسوب می‌شود.
