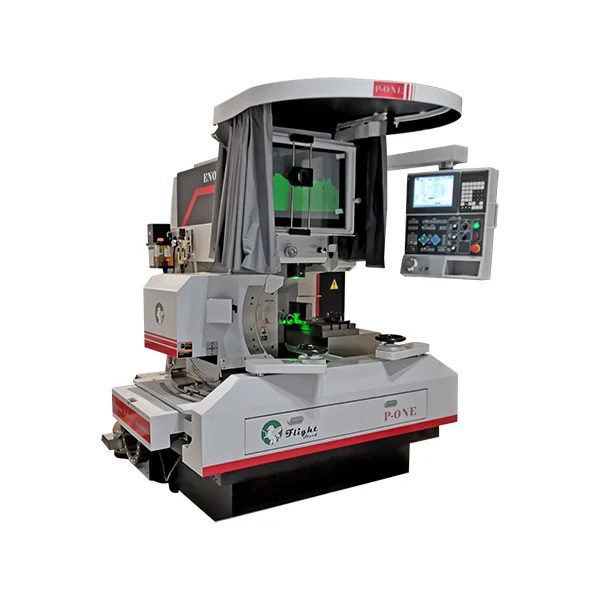

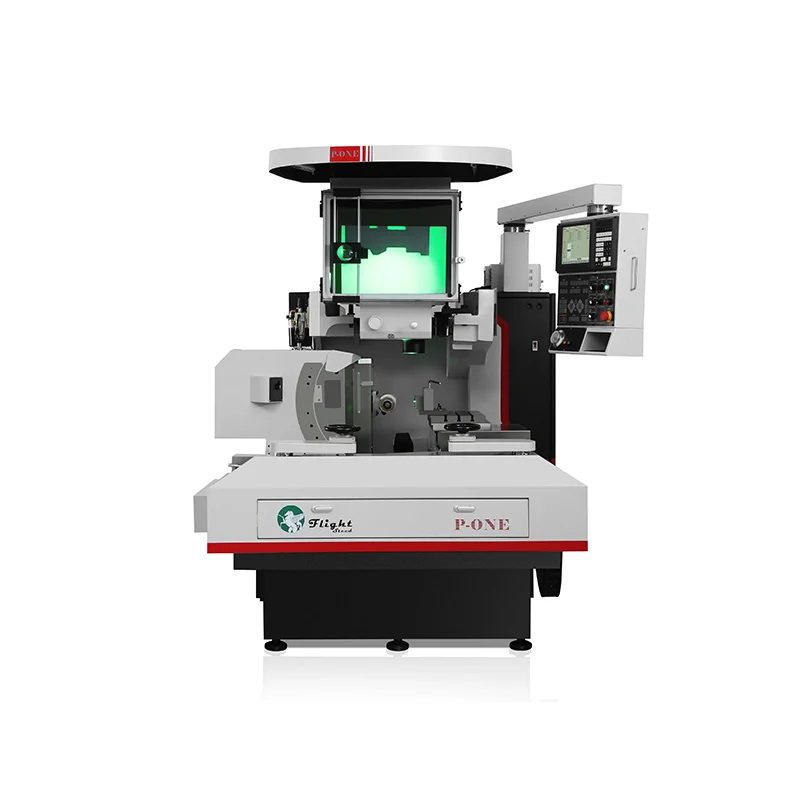

ماشین های سنگ زنی منحنی نوری
ماشین های سنگ زنی منحنی نوری برای سنگ زنی دقیق و پیچیده استفاده می شود پروفایل ها، از جمله خطوط مستقیم، قوس ها و منحنی ها. از طریق شکست نور منعکس کننده شکل منحنی پردازش، شیار از قطعات با دقت بالا، r داخلی و خارجی، ابزار با شکل پیچیده و مورد نیاز اندازه بالا، و غیره، در فرآیند سنگ زنی، قطعه کار، چرخ سنگ زنی را می توان توسط سیستم نوری 20 بار یا 50 برابر بزرگنمایی کرد.
بر روی صفحه نمایش داده می شود، هنگام کار، چرخ سنگ زنی روی صفحه مشاهده می شود صفحه نمایش در هر زمان در امتداد وضعیت پردازش مشخصات قطعه کار، و نمودار قطعه کار 20 برابر یا 50 برابر بزرگنمایی فیلم است مقایسه شد و تقویت‌کننده بصری برای بزرگنمایی تصویر بزرگنمایی شده استفاده می‌شود دوباره گرافیک، و وضعیت پردازش به صورت آنلاین مشاهده می شود.
واردات ماشین های سنگ زنی منحنی نوری
مشخصات تجهیزات و پارامترهای فنی
| پروژه | P-ONE |
| حداکثر طول سنگ زنی (سنگ زنی قطعه بندی شده) (حداکثر) | 200 میلی متر |
| حداکثر ضخامت سنگ زنی (حداکثر) | 100 میلی متر |
| حداکثر عمق سنگ زنی (حداکثر) | 17 میلی متر |
| حداکثر قطر گرد (حداکثر) | 200 میلی متر |
| حداکثر طول گرد کردن (حداکثر) | 180 میلی متر |
| حداکثر مساحت یک برآمدگی (حداکثر) | 21 × 27.5 میلی متر 8.4 × 10.8 میلی متر |
| حداقل مقیاس حرکت جدول | 0.0001 میلی متر |
| حرکت طولی جدول (Y) | 230 میلی متر |
| حرکت عرضی جدول (X) | 140 میلی متر |
| سفر عمودی جدول (Z) | 110 میلی متر |
| منطقه میز کار | 400×250 میلی متر |
| قطر چرخ سنگ زنی | 75 میلی متر |
| سرعت چرخ سنگ زنی | 1000 ~ 24000 دور در دقیقه |
| محدوده سرعت بالابر چرخ | 10 ~ 10000 میلی متر در دقیقه |
| حداقل واحد حرکت تغذیه چرخ | 0.0001 میلی متر |
| حرکت رفت و برگشتی اسکیت برد | 0 تا 150 میلی متر |
| سرعت رفت و برگشت اسکیت برد | 0 تا 400 ضربه در دقیقه |
| چرخش قاب چرخ سنگ زنی حول محور افقی طولی (X) | -2°~+5° |
| چرخش قاب چرخ سنگ زنی حول محور افقی عرضی (Y) | ± 10 درجه |
| چرخش قاب چرخ سنگ زنی حول محور عمودی (Z) | ± 15 درجه |
| حرکت طولی اسلاید (X) | 190 میلی متر |
| حرکت عرضی اسلاید (Y) | 140 میلی متر |
| بزرگنمایی عینی | 20 و 50 |
| اندازه صفحه نمایش پروجکشن | 540×420 میلی متر |
| اندازه نمایشگر CNC | 10.4 اینچ |
| تعداد محورها را کنترل می کند | پیوند 4 محوری (درون یابی 2 محوری) |
| تعداد چرخ های دستی را کنترل کنید | 2 (X/Y، Z/V) |
| فرم نورپردازی | انکسار، انعکاس |
| موتور دوک چرخ سنگ زنی | 2.2 کیلووات |
| موتور رفت و برگشتی کشویی چرخ سنگ زنی | 1.85 کیلووات |
| توان کل دستگاه | 8.5 کیلو وات |
| موتور جاروبرقی | 1.5 کیلو وات |
| ابعاد دستگاه (LxWxH) | 1800×2300×2100 میلی متر |
| وزن دستگاه | 4500 کیلوگرم |
دقت کار
| دقت موقعیت یابی | 0.001 میلی متر |
| دقت تکرارپذیری | 0.001 میلی متر |
| دقت مسطح | 0.001 میلی متر |
| زبری سطح | Ra≤0.2μm |
