دستگاه تراش سی ان سی 4-AXIS SUPERMAX مدل  V105A

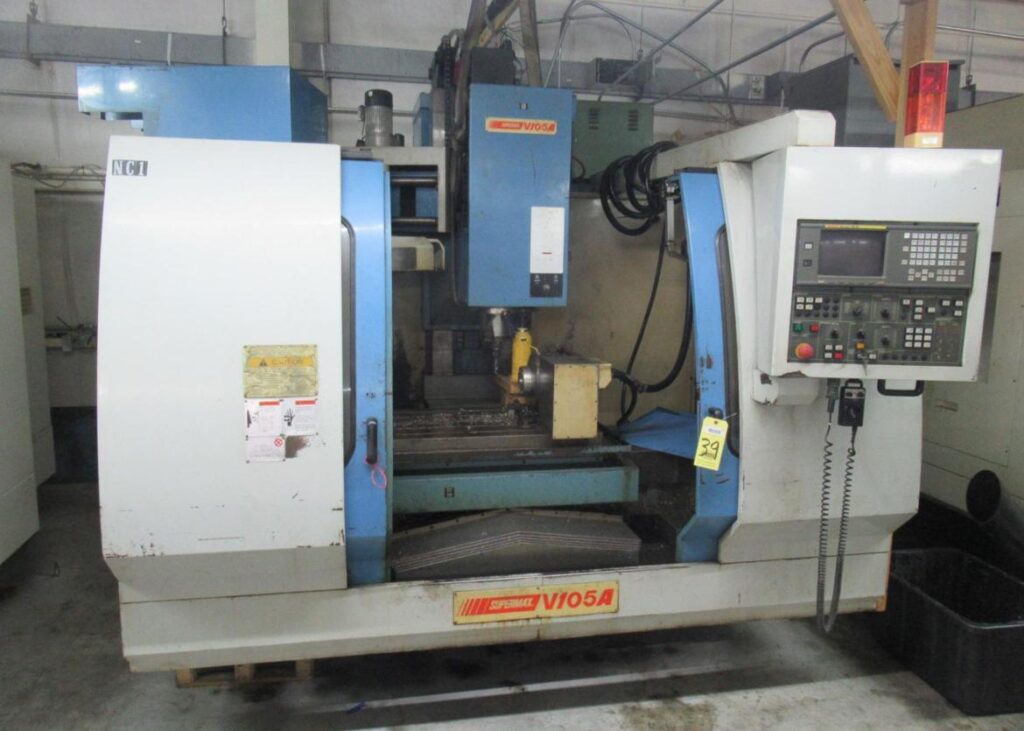

سی‌ان‌سی 4-AXIS SUPERMAX مدل V105A یک دستگاه فرز CNC چهار محوره است که توسط شرکت “Supermax” تولید شده است. این دستگاه برای عملیات فرزکاری پیچیده و دقیق در صنایع مختلف مانند قالب‌سازی، هوافضا، خودروسازی و ساخت قطعات با هندسه‌های سه‌بعدی طراحی شده است.

مشخصات کلی دستگاه سی‌ان‌سی 4-AXIS SUPERMAX :

– تعداد محورها: ۴ محور (X, Y, Z + یک محور چرخشی معمولاً A یا B)

– کنترلر: احتمالاً از کنترلرهای معروف مانند “Fanuc، Siemens یا Heidenhain” استفاده می‌کند.

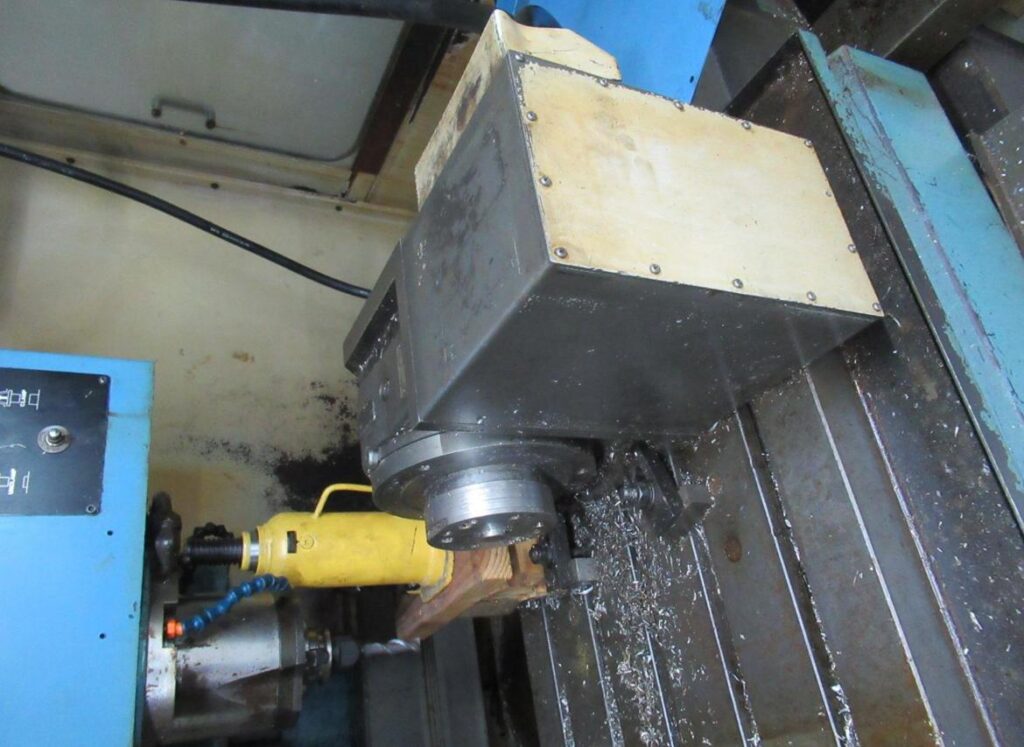

– میز کار: ممکن است دارای میز دوار (Rotary Table) برای انجام عملیات روی سطوح مختلف باشد.

– دقت و تکرارپذیری: دقت بالا در حد میکرون برای تولید قطعات پیچیده.

– قدرت اسپیندل: بسته به مدل، معمولاً بین “۱۰ تا ۲۰ اسب بخار” یا بیشتر.

– حداکثر سرعت اسپیندل: معمولاً بین “۸۰۰۰ تا ۱۵۰۰۰ دور بر دقیقه” (بسته به تنظیمات).

مشخصات فنی:

ابعاد دستگاه : 1200 میلی متر در 550 میلی متر می باشد.

حداکثر ظرفیت بار دستگاه: 1000 کیلوگرم (2200 پوند)

 1- محدوده حرکت محورها:

– محور :X  1016 میلی متر

– محور Y: 508 میلی متر

– محور  :Z 630 میلی متر

 2- سرعت اسپیندل:

محدوده سرعت: تا 8000 دور در دقیقه است (اسپیندل‌ دستگاه با سرعت بالا، امکان تراشکاری سریع و دقیق را فراهم می‌کنند).

 3- نوع اسپیندل:

مخروطی اسپیندل: CAT 40 می باشد. که از مزایای آن فرآیندهای خوب، درمان برای چاک، ابعاد دقیق، دقت بالا و دقت مکرر، سنگ زنی خوب برای منطقه مخروطی، تماس کامل با مخروطی دوک را می دهد ومعامله قدرت چرخش بالا است.

 4- قدرت موتور اسپیندل:

-قدرت موتور اسپیندل: 15 اسب بخار (11 کیلووات) است که ویژگی خاص این دستگاه می باشد.

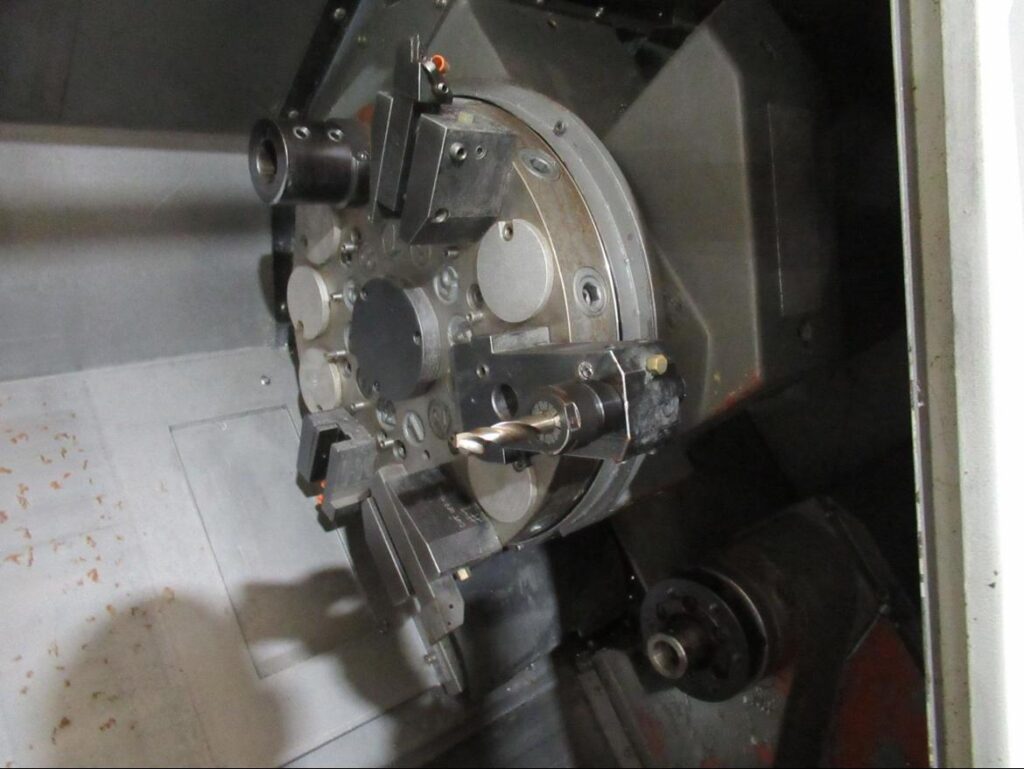

 5- تعویض خودکار ابزار (ATC):

دستگاههای CNC معمولاً مجهز به سیستم تعویض خودکار ابزار (ATC) هستند تا بتوانند از ابزارهای بیشتری استفاده کنند و سریعتر تولید کنند. این سیستم خیلی سریع ابزارها را عوض میکند و باعث میشود دستگاه کمتر معطل بماند. علاوه بر این، اگر ابزاری بشکند یا خراب شود، ATC میتواند آن را به سرعت جایگزین کند.

دستگاه تراش سی ان سی 4-AXIS SUPERMAX مدل  V105Aدارای ظرفیت 20 ابزار می باشد و نوع آن سبک چتری است.

کاربردهای اصلی:

– فرزکاری سه‌بعدی (3D Milling)

– تراشکاری و فرز ترکیبی در قطعات غیرمتقارن

– ساخت قالب‌های صنعتی

– تولید قطعات دقیق مهندسی

  مزایای دستگاه تراش سی ان سی 4-AXIS SUPERMAX مدل  V105Aعبارتند از:

1. قابلیت ماشین‌کاری 4 محوره (4-AXIS)

• • • امکان انجام عملیات پیچیده بر روی قطعات بدون نیاز به تنظیمات مجدد
    • کاهش زمان تولید و افزایش دقت در قطعات متقارن و نامتقارن
    • امکان تراشکاری سطح شیبدار، پروفیل‌های سه‌بعدی و حفاری زاویه‌دار

2. دقت و کیفیت بالا

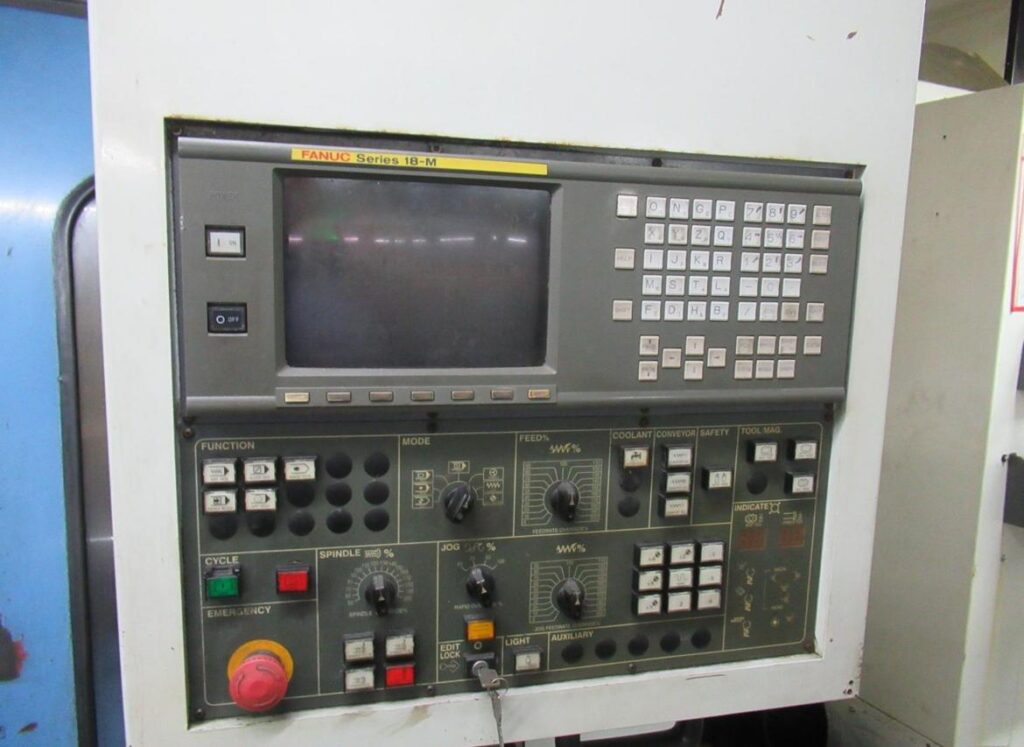

• • • سیستم کنترل دقیق (معمولاً با کنترلرهای FANUC، Siemens یا Heidenhain)
    • خطای موقعیت‌یابی کم (±0.005mm یا بهتر)
    • مناسب برای صنایعی مانند هوافضا، خودروسازی و قالب‌سازی

3. قدرت و پایداری بالا

• • • ساختار مستحکم و مقاوم در برابر ارتعاش (ساخته شده از چدن با کیفیت)
    • موتورهای سروو قدرتمند برای گشتاور بالا در سرعت‌های مختلف
    • قابلیت ماشین‌کاری مواد سخت مانند فولاد ضدزنگ، تیتانیوم و آلیاژهای خاص

4. انعطاف‌پذیری در تولید

• • • امکان نصب ابزارهای مختلف (چرخ دنده تراش، فرزکاری، حکاکی)
    • قابلیت برنامه‌نویسی CAM و CAD/CAM Integration
    • مناسب برای تولید انبوه و نمونه‌سازی سریع

5. کاربری آسان و سیستم کنترل پیشرفته

• • • صفحه‌نمایش لمسی و رابط کاربری ساده
    • قابلیت پشتیبانی از G-Code و برنامه‌نویسی دیالوگی
    • امکان شبیه‌سازی مسیر ابزار قبل از اجرا

6. کاهش هزینه‌های عملیاتی

• • • بهینه‌سازی مصرف انرژی
    • کاهش ضایعات مواد اولیه به دلیل دقت بالا
    • نگهداری آسان با سیستم روان‌کاری خودکار

7. کاربردهای گسترده

• تولید قطعات دوار، چرخ دنده، میل‌لنگ، پروانه‌ها و قطعات پزشکی
