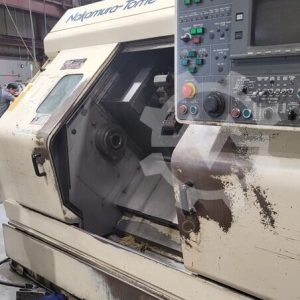

ماشین تراش CNC Nakamura TW-20 (سال ساخت ۱۹۹۹) یکی از دستگاه‌های پیشرفته و قدرتمند در حوزه ماشین‌کاری است که برای انجام عملیات تراشکاری دقیق و پیچیده طراحی شده است. در ادامه به بررسی مشخصات فنی و تخصصی این دستگاه به زبان فارسی و با استفاده از واحدهای استاندارد متریک (میلی‌متر، سانتی‌متر، کیلوگرم و …) می‌پردازیم:

مشخصات کلی دستگاه Nakamura-Tome TW-20 تراش CNC:

• مدل دستگاه: Nakamura TW-20 CNC Lathe
• سال ساخت: ۱۹۹۹
• نوع دستگاه: تراش CNC با دو تورنت (دو محور اصلی)
• کاربرد اصلی: انجام عملیات تراشکاری، برش‌کاری، و ماشین‌کاری قطعات با دقت بالا

مشخصات فنی اصلی Nakamura-Tome TW-20 تراش CNC:

1. حداکثر قطر تراشکاری (Maximum Turning Diameter):
   • ۲۷۰ میلی‌متر (۲ ۷ سانتی‌متر)
   • این دستگاه قادر به تراش قطعات با قطر حداکثر ۲۷۰ میلی‌متر است.
2. حداکثر طول تراشکاری (Maximum Turning Length):
   • ۵۲۰ میلی‌متر (۵۲ سانتی‌متر)
   • طول قطعه کار قابل تراش در این دستگاه حداکثر ۵۲۰ میلی‌متر است.
3. سویینگ روی بستر (Swing Over Bed):
   • ۴۲۰ میلی‌متر (۴۲ سانتی‌متر)
   • این مقدار نشان‌دهنده فضای آزاد بالای بستر دستگاه برای قرارگیری قطعه کار است.
4. سرعت اسپیندل (Spindle Speed):
   • سمت چپ: ۴۵۰۰ دور بر دقیقه (RPM)
   • سمت راست: ۵۰۰۰ دور بر دقیقه (RPM)
   • سرعت بالای اسپیندل امکان انجام عملیات با سرعت و دقت بالا را فراهم می‌کند.
5. قدرت اسپیندل (Spindle Power):
   • ۱۵ کیلووات (kW)
   • قدرت موتور اسپیندل این دستگاه ۱۵ کیلووات است که برای برش و تراش قطعات سخت مناسب است.
6. قطر سوراخ اسپیندل (Spindle Bore Diameter):
   • سمت چپ: ۷۶٫۲ میلی‌متر (۷٫۶۲ سانتی‌متر)
   • سمت راست: ۶۰٫۹۶ میلی‌متر (۶٫۰۹۶ سانتی‌متر)
   • این اندازه‌ها نشان‌دهنده قطر سوراخ اسپیندل برای عبور میله‌ها یا قطعات است.

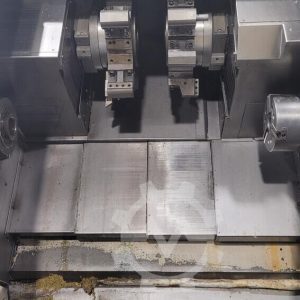

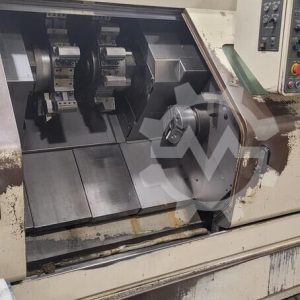

7. تعداد تارت ها (Number of Turrets):
   • ۲ تارت
   • هر تارت دارای ۱۲ ایستگاه ابزار است که امکان انجام چندین عملیات به صورت همزمان را فراهم می‌کند.
8. سرعت حرکت خرگوشی (Rapid Traverse Rate):
   • محور X: ۱۲ متر بر دقیقه (m/min)
   • محور Y: ۲۴ متر بر دقیقه (m/min)
   • این سرعت‌ها باعث کاهش زمان غیرمولد و افزایش بهره‌وری دستگاه می‌شوند.
9. محدوده حرکت محورها (Axis Travel):
   • محور X: ۱۹۵ میلی‌متر (۱۹٫۵ سانتی‌متر)
   • محور Z (بالایی): ۲۶۵ میلی‌متر (۲۶٫۵ سانتی‌متر)
   • محور Z (پایینی): ۷۸۰ میلی‌متر (۷۸ سانتی‌متر)
   • این محدوده‌ها نشان‌دهنده حداکثر حرکت ابزار در جهت‌های مختلف است.
10. ابعاد دستگاه (Machine Dimensions):
    • طول: ۳۶۳۲ میلی‌متر (۳٫۶۳ متر)
    • عرض: ۱۸۰۳ میلی‌متر (۱٫۸ متر)
    • ارتفاع: ۱۹۸۱ میلی‌متر (۱٫۹۸ متر)
    • این دستگاه فضای نسبتاً بزرگی را در کارگاه اشغال می‌کند.
11. وزن دستگاه (Machine Weight):
    • ۶۵۲۵ کیلوگرم (۶٫۵۲۵ تن)
    • وزن بالای دستگاه نشان‌دهنده ساختار مستحکم و قابلیت انجام عملیات سنگین است.

ویژگی‌های تخصصی و قابلیت‌ها:

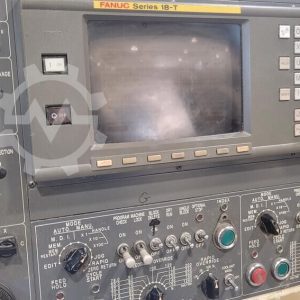

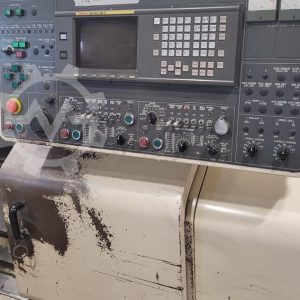

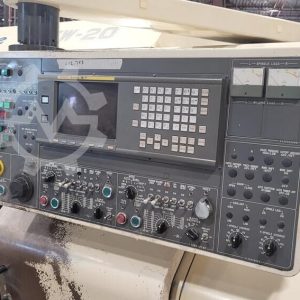

• سیستم کنترل CNC: این دستگاه مجهز به سیستم کنترل عددی کامپیوتری (CNC) است که امکان برنامه‌ریزی دقیق و انجام عملیات پیچیده را فراهم می‌کند.
• دو تورنت با ۱۲ ایستگاه: وجود دو تورنت با ۱۲ ایستگاه ابزار، امکان انجام چندین عملیات به صورت همزمان را فراهم می‌کند که این امر باعث افزایش سرعت و دقت ماشین‌کاری می‌شود.
• سرعت بالا و قدرت مناسب: سرعت اسپیندل و قدرت موتور این دستگاه، آن را برای تراشکاری قطعات سخت و پیچیده ایده‌آل می‌کند.
• قابلیت میله‌کاری: با توجه به ظرفیت میله‌کاری، این دستگاه برای تولید انبوه قطعات استوانه‌ای مناسب است.
• ساختار مستحکم: وزن بالا و ابعاد بزرگ دستگاه نشان‌دهنده ساختار مستحکم و مقاوم آن در برابر ارتعاشات و بارهای سنگین است.

کاربردهای دستگاه Nakamura-Tome TW-20 تراش CNC:

• تولید قطعات صنعتی با دقت بالا
• تراشکاری قطعات فلزی (فولاد، آلومینیوم، آلیاژهای سخت و …)
• تولید انبوه قطعات استوانه‌ای و پیچیده
• استفاده در صنایع خودروسازی، هوافضا، و ابزار دقیق

این دستگاه با توجه به مشخصات فنی و قابلیت‌های بالا، گزینه‌ای ایده‌آل برای صنایعی است که نیاز به دقت و سرعت بالا در تولید قطعات دارند.

تراش سی ان سی تراش CNC

شرکت پیشران تراش آبین مهر (سهامی خاص)

یکی از نقاط قوت اصلی TW-20، قابلیت حذف عملیات ثانویه و تولید کامل قطعه در یک بار بستن است. این مدل مجهز به ۴۸ ایستگاه ابزار است که ۲۴ مورد از آن‌ها قابلیت استفاده به عنوان ابزارگردان (Driven Tools) را دارند. این ویژگی انعطاف‌پذیری فوق‌العاده‌ای برای تولید قطعات پیچیده ایجاد می‌کند. تحلیل‌های دقیق‌تر از کاربرد این قابلیت را در cncstok بخوانید.
