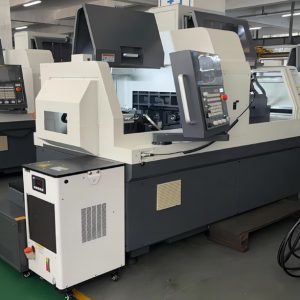

دستگاه طول تراش سی ان سی (Swiss Lathe)

سیستم تایوان SYNTEC
• تغذیه‌کننده (Feeder)
• پمپ فشار بالا

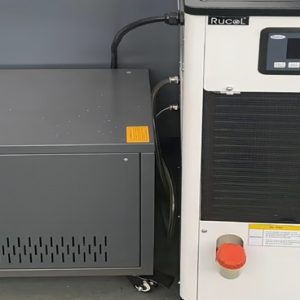

• جمع‌آورنده Mist روغن
• نوار نقاله تراشه (Chip conveyor)

مشخصات فنی دستگاه طول تراش سی ان سی (Swiss Lathe)

• مدل: TC203M 3 محور، یک اسپیندل
• سیستم NC: SYNTEC22TB
• قدرت تراش: 8 کیلووات
• محدوده ماشین‌کاری:
o حداکثر قطر ماشین‌کاری: φ20 mm
o حداکثر طول ماشین‌کاری (یک بار فشرده‌سازی) با بوش راهنما: 230 mm
o حداکثر طول ماشین‌کاری (یک بار فشرده‌سازی) بدون بوش راهنما: 2D
• قدرت اسپیندل اصلی: 3کیلووات
• حداکثر قطر سوراخ اصلی: φ23 mm
• سرعت چرخش اسپیندل اصلی/فرعی: 6000 rpm/–
• حداکثر قطر دنده فرعی: —
• حداکثر قطر سوراخ عبوری فرعی: —
• حداکثر تعداد ابزار نصب‌شده: 14

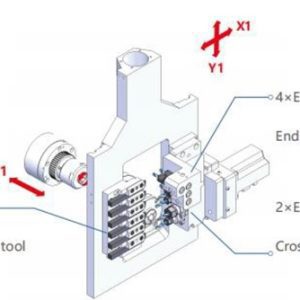

• ابزار تراش OD:
o تعداد x مدل: 6×12 mm
• کورس حرکت ابزار
o 2x ER16 – 2x ER11 mm

• قطر سوراخ‌کاری: φ10 mm
• قطر حفره برای پیچ‌زنی/رشته‌زنی: M6
• سرعت چرخش ابزار زنده: 5500 rpm
• قدرت ابزار زنده: 1 کیلووات
• ابزارهای انتهایی – وجه (اسپیندل اصلی):
o ثابت

o تعداد x مدل: 4x ER11 mm
• قطر سوراخ‌کاری: φ7 mm
• قطر حفره برای پیچ‌زنی/رشته‌زنی: M6
• سرعت تغذیه سریع: 18 m/min (X) / 24 m/min (ZM)
• قدرت موتور تغذیه: 0.85 کیلووات
• ظرفیت قدرت: 7.5 KVA
• فشار هوای دستگاه: 0.6 Mpa
• وزن: 1600کیلوگرم
• ابعاد: 1950×1070×1650 mm
توجه: تولیدکننده حق تغییر و بهبود مشخصات را برای خود محفوظ می‌دارد.

یکی از مزایای اصلی دستگاه‌های طول تراش، توانایی تولید قطعات بلند و باریک با تلرانس حدود ±۰.۰۰۵ میلی‌متر است. این دقت فوق‌العاده، امکان تولید انبوه قطعات پیچیده را بدون نیاز به تنظیمات مکرر فراهم می‌کند. شما می‌توانید در cncstok تحلیل مقایسه‌ای کاملی از مزایای مدل‌های مختلف را مطالعه کنید.

برندهای لوازم جانبی اصلی

1. بوش‌ها: ساختار بوش راهنمای همزمان، بلبرینگ‌های استفاده شده از نوع NSK ژاپن با دقت بالای P4
2. فریم بدنه: چدن پخته با استحکام بالا (HT300)، دو مرتبه پیرسازی، ماشین‌کاری دقیق به منظور اطمینان از دقت بالای ماشین.
3. راهنما: برندهای SKF سوئد / Taiwan Shanghai Banking Corporation / PMI تایوان / THK ژاپن.
4. پیچ‌های گردان: PMI تایوان / بانک چین تایوان.

5. بلبرینگ پیچ: NSK ژاپن / FAG آلمان.
6. سیستم کنترل: نسل جدید تایوان.
7. موتور سرو محور: موتور سرو نسل جدید تایوان.
8. موتور اسپیندل: اسپیندل الکتریکی با خنک‌کننده روغنی.
9. کنترلر اسپیندل: درایور نسل جدید تایوان.
10. کنتاکتورها و سوئیچ‌های الکتریکی: Schneider فرانسه.
11. رله: Izumi ژاپن.
12. سیستم پنوماتیک: Yadek
