مشخصات تراش CNC ناکامورا TW-20 دستگاه همه‌کاره با دقت بالا

Nakamura-Tome TW 20

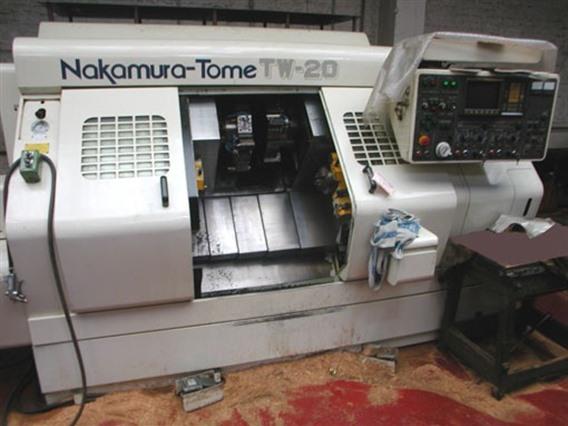

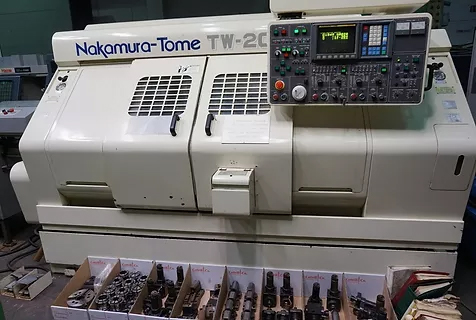

Nakamura TW-20 CNC Lathe (Year 1999)
Maximum Turning Diameter: 10.63 inches (270 mm)
Maximum Turning Length: 20.47 inches (520 mm)
Swing Over Bed: 16.5 inches (420 mm)
Chuck Size: 8 inches
Bar Capacity: 2.5 inches (left) / 2 inches (right)
Spindle Speed (Left/Right): 4500/5000 RPM
Spindle Power: 20 HP
Spindle Bore Diameter (Left/Right): 3.0 inches / 2.4 inches
Spindle Nose: A2-6
Number of Turrets: 2 (with 12 stations each)
Rapid Traverse Rate (X/Y): 472/945 IPM
X-Axis Travel: 7.68 inches
Z-Axis Travel: 10.43 inches (upper) / 30.71 inches (lower)
Machine Dimensions: 143″ x 71″ x 78″
Machine Weight: 14,388 lbs (6525 kg)

بررسی فنی و قابلیت‌های کلیدی

تراش CNC ناکامورا TW-20 دستگاه همه‌کاره با دقت بالا یک ماشین‌کاری دقیق و پیچیده است که با طراحی دو اسپیندل و دو تارت، امکان تولید کامل یک قطعه را در یک بار بستن فراهم می‌کند.

این دستگاه که در سال ۱۹۹۹ ساخته شده، مجهز به کنترلر FANUC 18T است و دقت عملیاتی در حد ۰.۰۰۰۴ اینچ (بر روی قطر) را گزارش می‌دهد.

در ادامه به بررسی جزئیات این دستگاه می‌پردازیم.

مشخصات فنی دستگاه تراش Nakamura TW-20

جدول زیر خلاصه‌ای از مشخصات کلیدی این دستگاه را نشان می‌دهد:

 ویژگی‌ها و قابلیت‌های برجسته تراش CNC ناکامورا TW-20 دستگاه همه‌کاره با دقت بالا

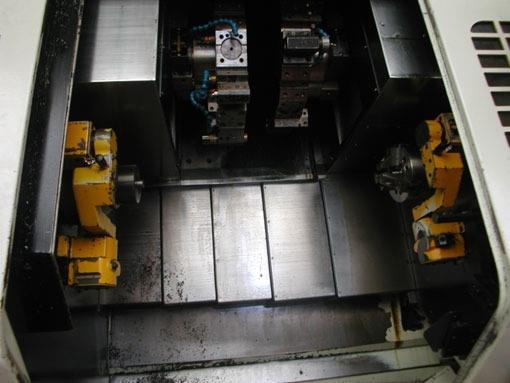

• قابلیت ماشینکاری کامل: با دارا بودن دو اسپیندل و دو تارت، این دستگاه می‌تواند تمامی عملیات لازم بر روی یک قطعه را بدون نیاز به بازبستن و انتقال به دستگاه دیگر به پایان برساند. این امر باعث کاهش زمان تولید و افزایش دقت می‌شود.

• ابزار زنده (Live Tooling) و محور C: وجود محور C روی هر دو اسپیندل به همراه ابزارهای زنده، این قابلیت را فراهم می‌کند که عملیات فرزکاری و سوراخکاری نیز مستقیماً روی دستگاه تراش انجام شود.

• کنترلر پیشرفته FANUC: این دستگاه به سیستم کنترل FANUC 18T مجهز است که از پایدارترین و قابل اعتمادترین سیستم‌های کنترل در صنعت به شمار می‌رود.

• قابلیت میله‌کاری (Bar Feeding): با ظرفیت میله‌ای تا ۶۵ میلی‌متر، این دستگاه برای تولید انبوه قطعات استوانه‌ای کاملاً مناسب است.

کاربردهای اصلی در صنعت

• تولید قطعات پیچیده صنعتی: مناسب برای صنایع هوافضا، خودروسازی و ابزار دقیق که نیاز به دقت ابعادی بالا دارند.

• تولید انبوه قطعات استوانه‌ای: با استفاده از قابلیت تغذیه میله‌ای و سیستم خودکار.

• ماشینکاری قطعات از جنس مواد سخت: با توجه به قدرت و سرعت بالای اسپیندل، این دستگاه قادر به کار بر روی فولاد، آلومینیوم و آلیاژهای سخت است.

جمع‌بندی نهایی

تراش CNC ناکامورا TW-20 دستگاه همه‌کاره با دقت بالا یک انتخاب حرفه‌ای و مقرون‌به‌صرفه برای کارگاه‌ها و کارخانه‌هایی است که به دنبال افزایش بهره‌وری و انعطاف‌پذیری در خط تولید خود هستند. قابلیت چندعملیاتی بودن آن، باعث حذف ایستگاه‌های کاری اضافه و کاهش زمان تولید می‌شود. این مدل با وجود عمر چندساله، به دلیل ساختار مستحکم و پایه ریخته‌گری ضد ارتعاش برند ناکامورا، همچنان گزینه‌ای بسیار قابل اعتماد برای انجام پروژه‌های دقیق ماشینکاری به شمار می‌رود.
